別の古い周辺機器(最終)

　2025-12-07 別の古い周辺機器(つづき)

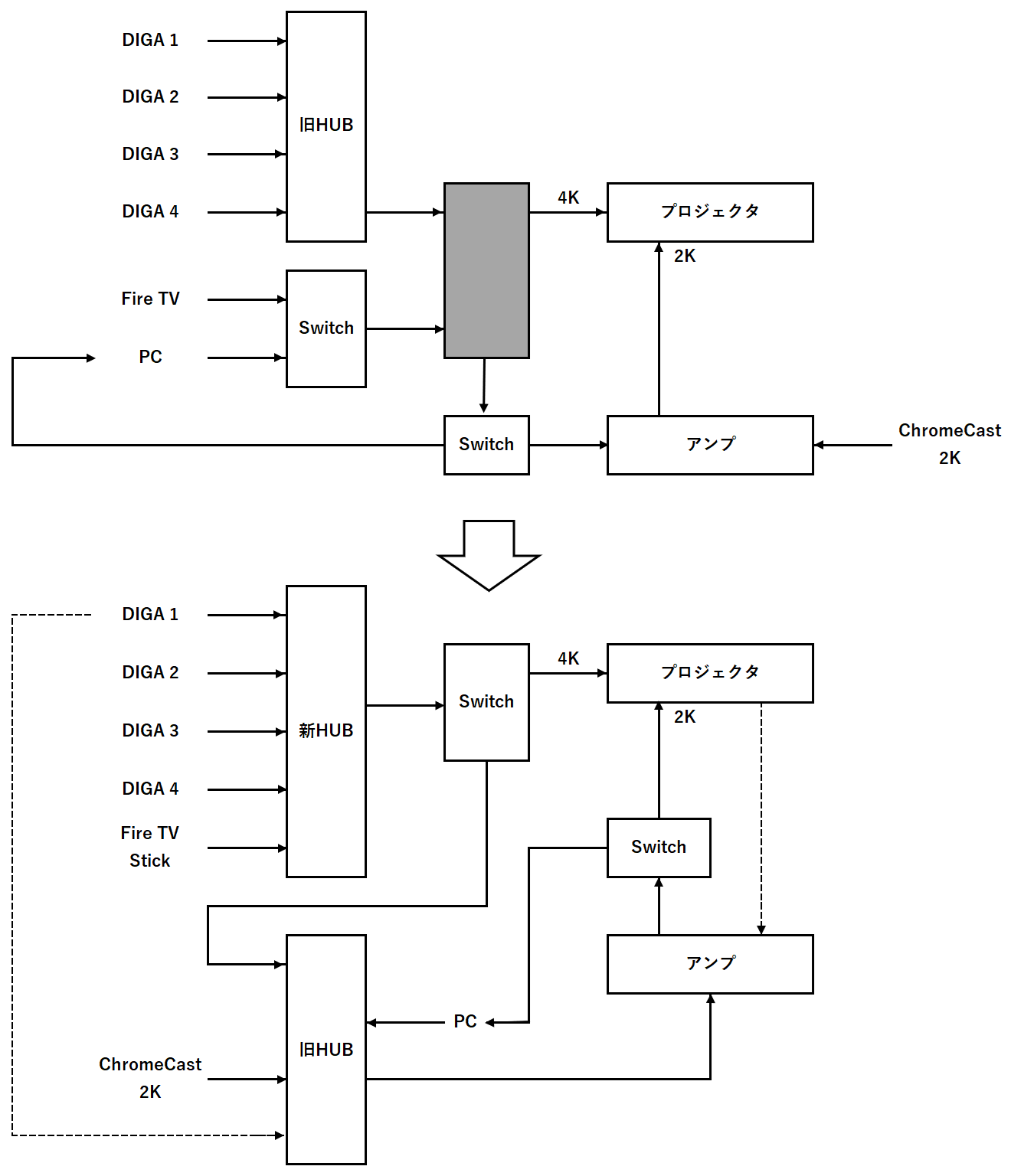

文章で書くと煩雑なので図にすると、最終的に視聴室の構成は、


と変わりました。

実線は音声信号と映像信号の両方を生かし、
破線は音声信号です。
(Switch は物理的な２入力１出力切替機)

１入力２出力の分配機をグレーの部分のために買ったのですが、
下向き側の映像性能が 2K のため、それに合わせて横向き側も
2K になってしまい使えず、グレー部のない接続を工夫しました。
(使えなかった分配機は同梱の長めのHDMIケーブルのみ使用)

アンプの音声入力は、グレーの部分からの HDMI 経由ではなく、
プロジェクタの音声出力を使うことになり、単なるステレオ音声
にグレードダウンしますが、当視聴室の環境では、アンプが音響
効果を合成してくれるので、それほど気になりません。ただし、
DIGA1 の 音声用 HDMI 出力信号をアンプに入力する経路を確保
して置きました。

また、Android TV の後釜に買った Fire TV Stick を、この
視聴室で使い、古い Fire TV は、Android TV の替わりに
ダイニングのディスプレイに挿しました。

これで一連の見直しは一段落です。
